| 产品名称:J744X/J644X液压、气动角式快开排泥阀 |
|
|
产品概述
J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
主要技术参数
公称压力：0.6MPa、1.0 MPa
公称通径：80~400mm
最低驱动压力：0.15MPa
适用介质：水、污水
适用温度：0～80
法兰标准：GB/T17241.6 GB/T9113
试验标准：GB/T13927 AP1598
主要零件材料
| 零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
| 材料 |
灰铸铁、球墨铸铁、铸钢 |
球墨铸铁、青铜 |
不锈钢 |
尼龙强化橡胶 | 主要技术参数
| 公称压力(MPa) |
试验压力(MPa) |
液压缸 工作介质 |
适用温度 |
适用介质 |
| 壳体 |
密封 |
| 1.0 |
1.5 |
1.1 |
清水、气 |
≤80℃ |
水、污水 |
| 1.6 |
2.4 |

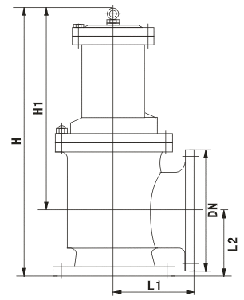

1.76 | 主要连接尺寸
| 公称通径 (mm) |
尺 寸(mm) |
接管螺纹G |
| H |
L1 |
L2 |
| 80 |
480 |
135 |
125 |
1/2〞 |
| 100 |
500 |
145 |
125 |
1/2〞 |
| 150 |
620 |
175 |
145 |
1/2〞 |
| 200 |
735 |
225 |
185 |
1/2〞 |
| 250 |
805 |
260 |
205 |
1/2〞 |
| 300 |
940 |
280 |
245 |
3/4〞 |
| 350 |
1100 |
305 |
270 |
3/4〞 |
| 400 |
1200 |
340 |
310 |
1〞 | |
| |
|
